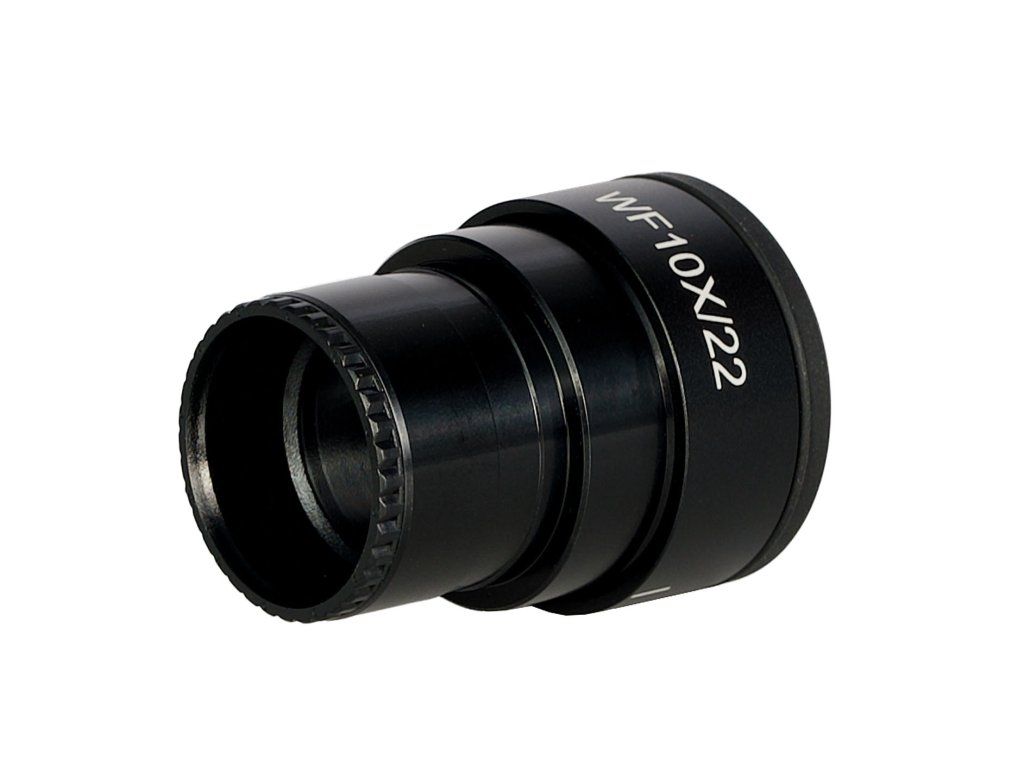

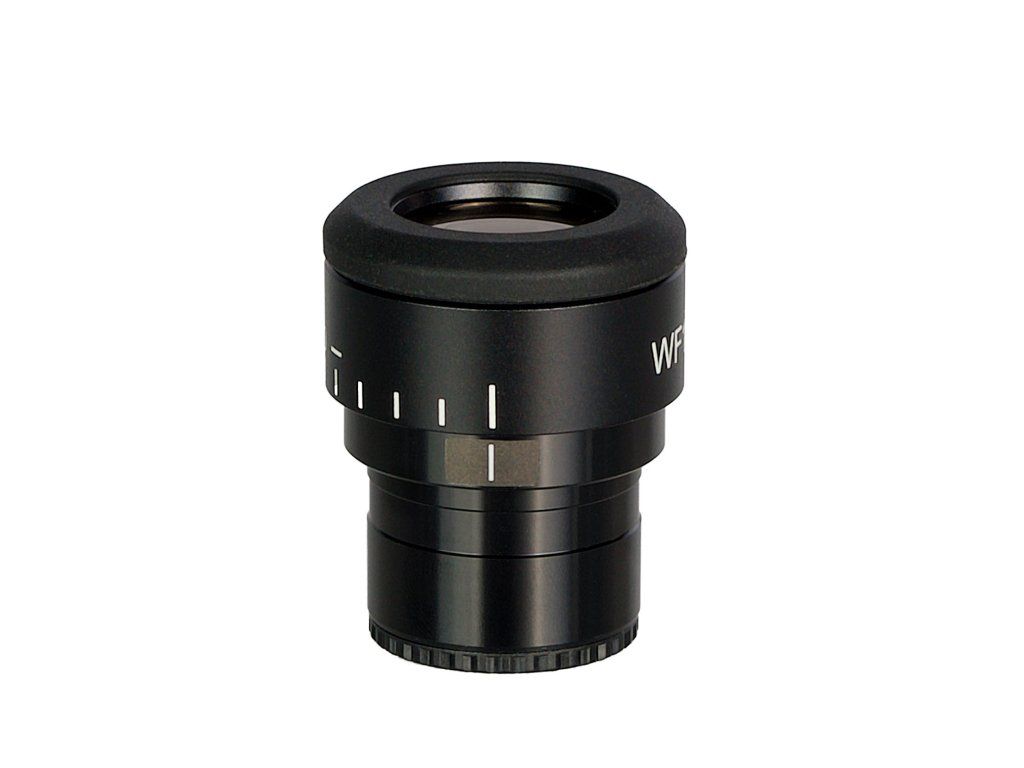

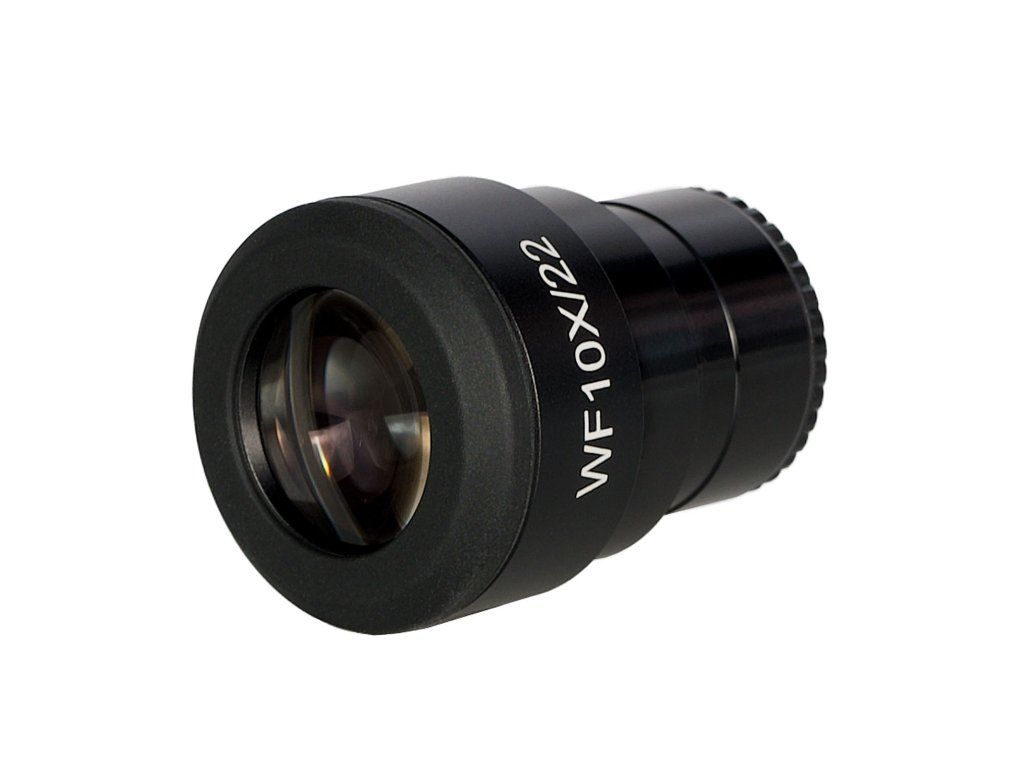

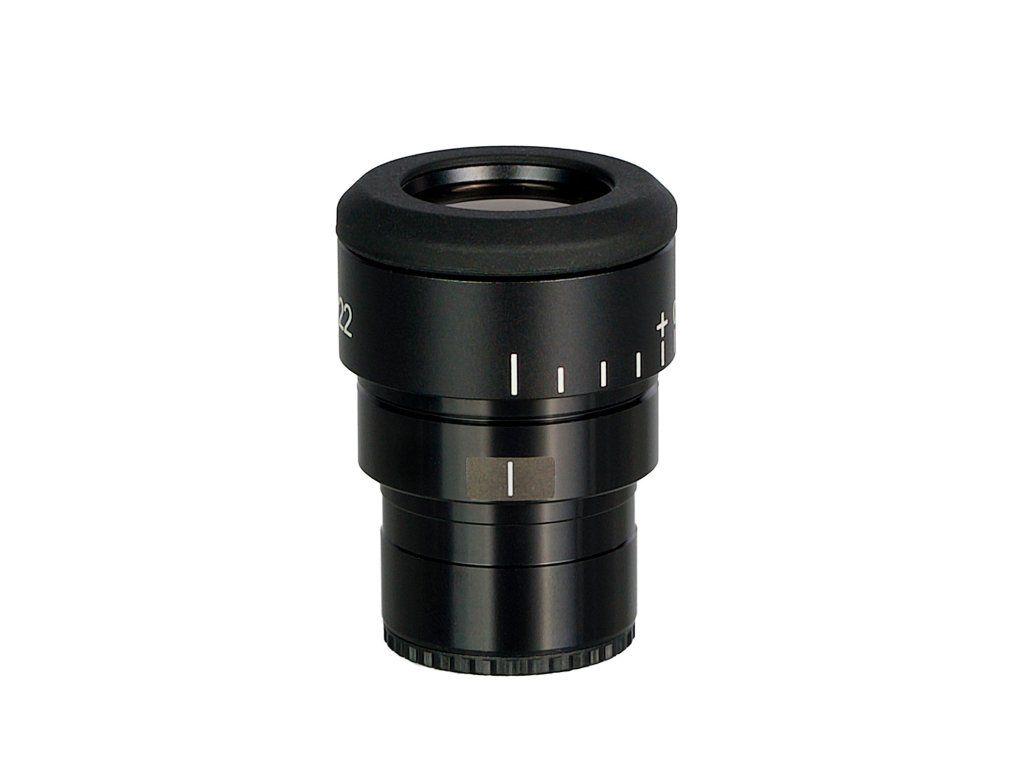

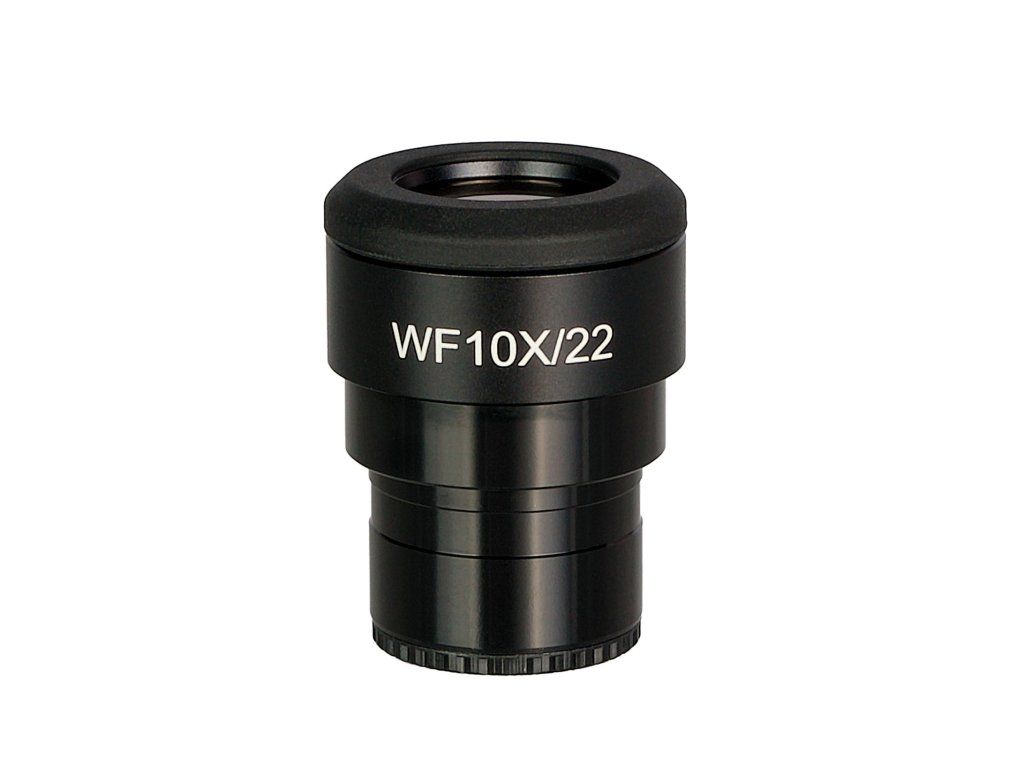

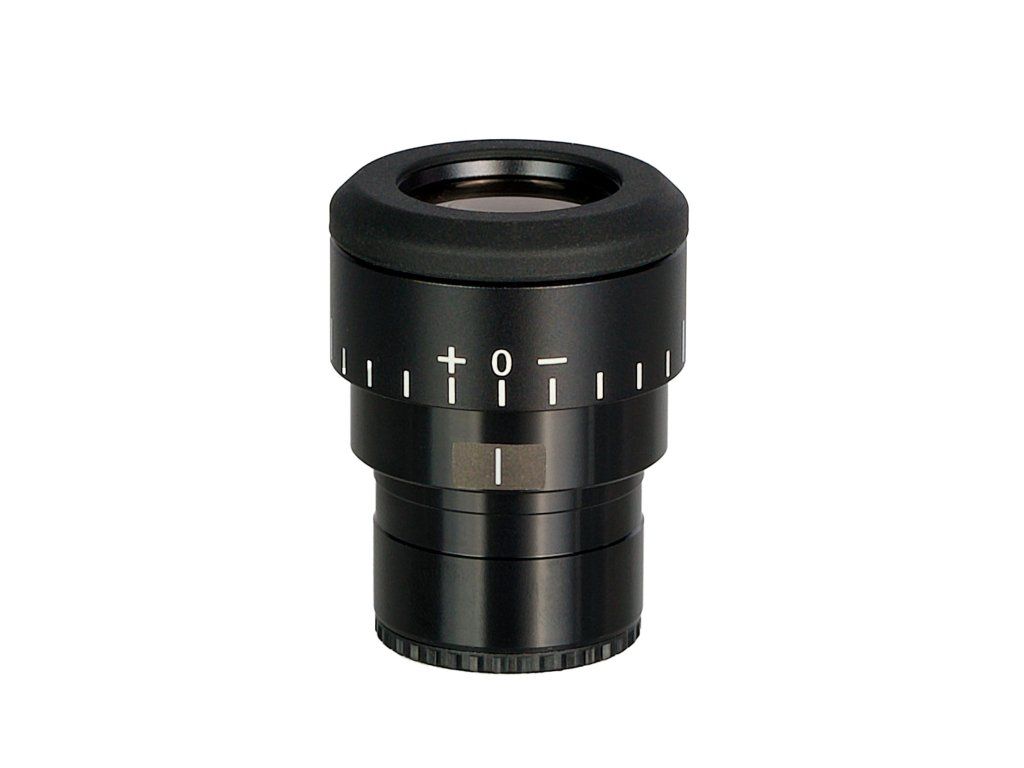

Okulár se stupnicí a nastavením dioptrií MAGUS ND10S 10х/22 mm (D 30 mm)
Kód: 85087
Související produkty
Detailní popis produktu

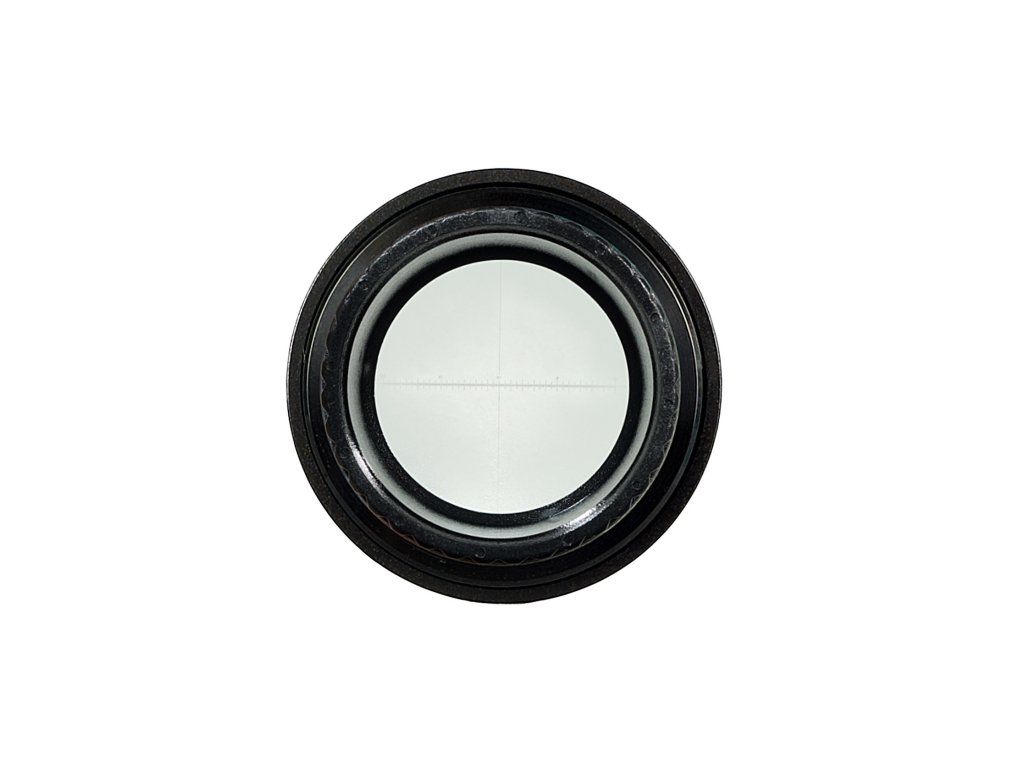

Okulár se stupnicí slouží k měření velikosti vzorků a jejich struktur v lineárních jednotkách: milimetrech nebo mikronech. Stupnice je umístěna v rovině polní clony s dělením po 0,1 mm. Okulár se stupnicí je namontován namísto standardního okuláru s 10x zvětšením. V druhém okulárovém tubusu je nainstalován párový okulár bez stupnice.
Okulár je kompatibilní s mikroskopy, které mají 30 mm okulárový tubus.
Nastavení
Před měřením je třeba okulár se stupnicí kalibrovat pro každý objektiv, který bude použit. Vyžaduje kalibrační sklíčko – stupnicový mikrometr. Minimální velikost dílku stupnice je 0,01 mm. Sklíčko by mělo být umístěno na pracovním stolku a mikroskop by měl být zaměřen na stupnici. Okulár by se měl otáčet v tubusu okuláru, dokud nebudou stupnice kalibračního sklíčka a okuláru navzájem rovnoběžné.
Výpočet hodnoty stupnice okuláru pro každý objektiv
Pokud používáte objektivy s malým zvětšením, měli byste vypočítat, kolik dílků okulárové stupnice se vejde do stupnice kalibračního sklíčka. Pokud používáte objektivy se středním a velkým zvětšením, měli byste vypočítat, kolik dílků stupnice kalibračního sklíčka se vejde do stupnice okuláru.
Výpočet pro každý objektiv se provádí podle vzorce: Е = ТL/A, kde E – hodnota dílku okuláru Т – hodnota dělení stupně specifikovaná na mikrometru stolku (0,01 mm) L – počet dílků na stupňovém mikrometru A – počet dílků okuláru.
Výsledné hodnoty dílku stupnice okuláru pro každý objektiv si zaznamenejte.
Výpočet skutečné lineární velikosti objektu
Při měření objektu byste měli nejprve spočítat počet dílků stupnice okuláru, které objekt pokrývá. Výsledek se vynásobí hodnotou stupnice, kterou jste předtím vypočetli pro vybraný objektiv. Výsledná hodnota bude skutečnou lineární velikostí objektu.
Kompatibilita:
- Biologický mikroskop MAGUS Bio 260T
- Biologický mikroskop MAGUS Bio DH260
- Biologický mikroskop MAGUS Bio 270T
- Biologický mikroskop MAGUS Bio 290T
- Biologický inverzní mikroskop MAGUS Bio V360
- Fluorescenční mikroskop MAGUS Lum 450L
- Metalurgický inverzní mikroskop MAGUS Metal V790 DIC
- Polarizační mikroskop MAGUS Pol 890
Doplňkové parametry
| Kategorie: | Okuláry a očnice |
|---|---|
| Hmotnost: | 0.1 kg |
| EAN: | 5905555025414 |
| Typ příslušenství: | Okulár |
| Značka: | MAGUS |
| Zvětšení: | 10x |
| Typ příslušenství: | Okulár / očnice |
| Zvětšení okuláru: | 10x |
| Zorné pole: | 22 mm |
| Průměr tubusu: | D 30 mm |
| Provedení: | Se stupnicí |
| Značka: | MAGUS |
| Záruka: | 24 měsíců |
| Hmotnost: | 0 kg |
