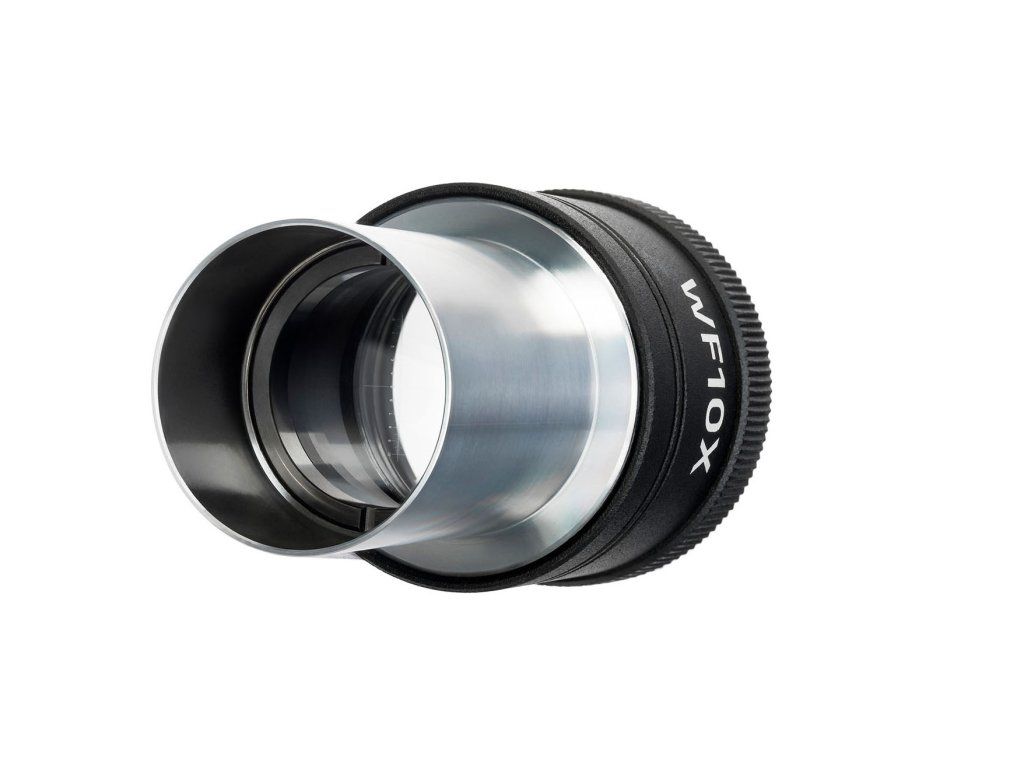

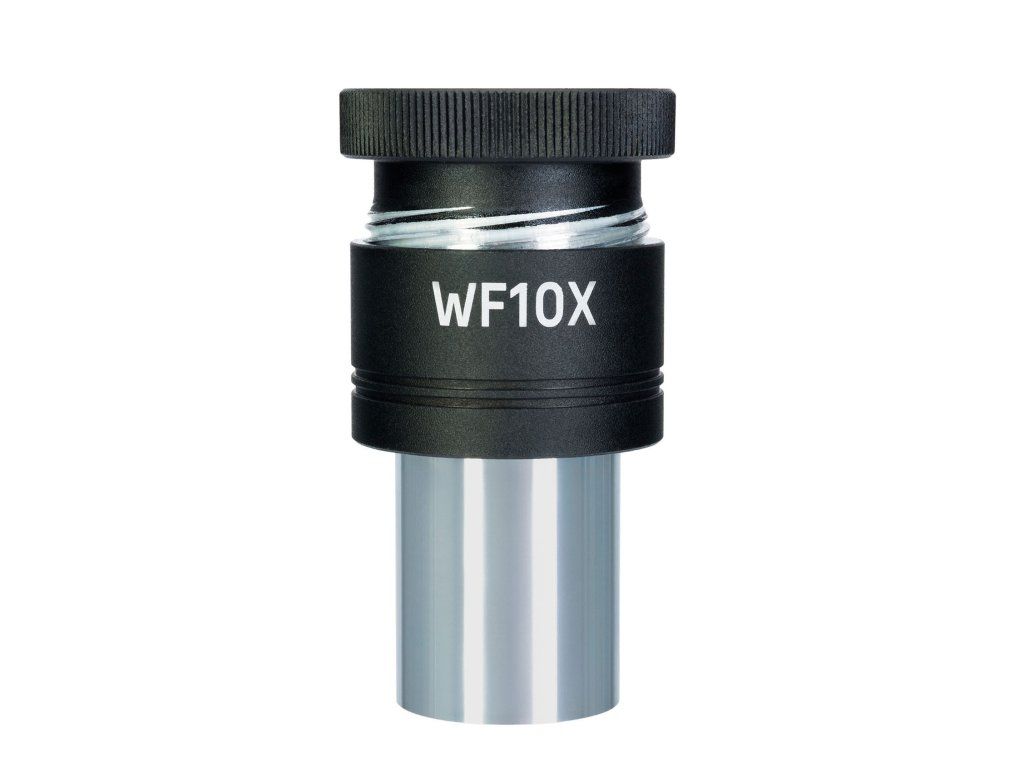

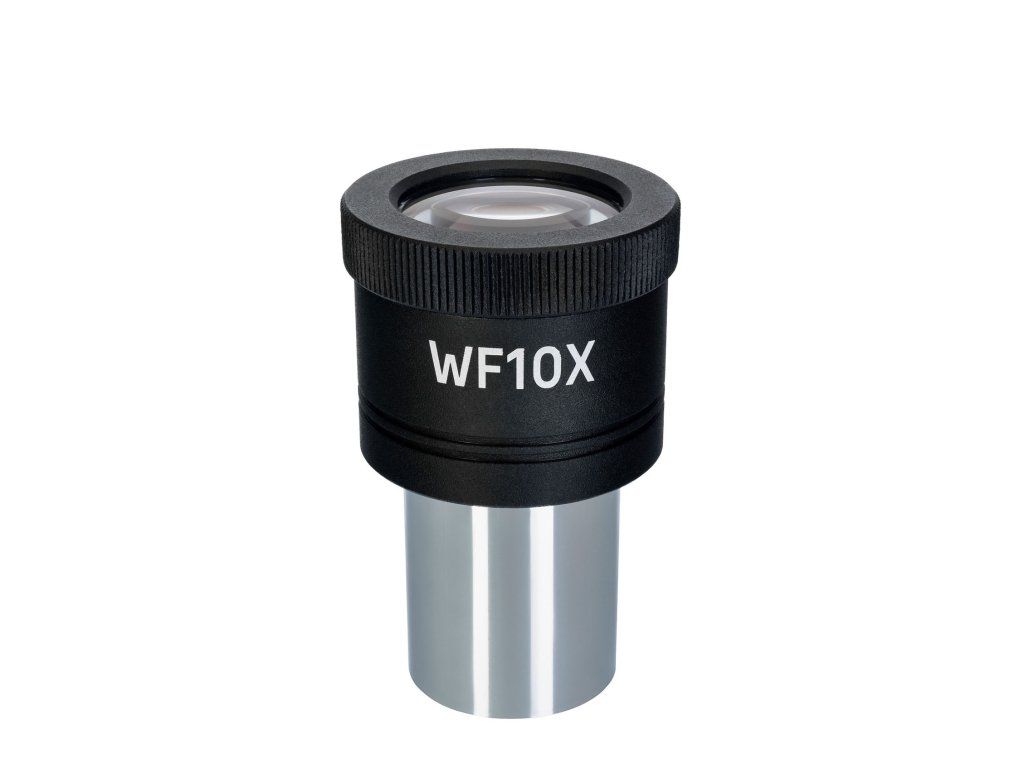

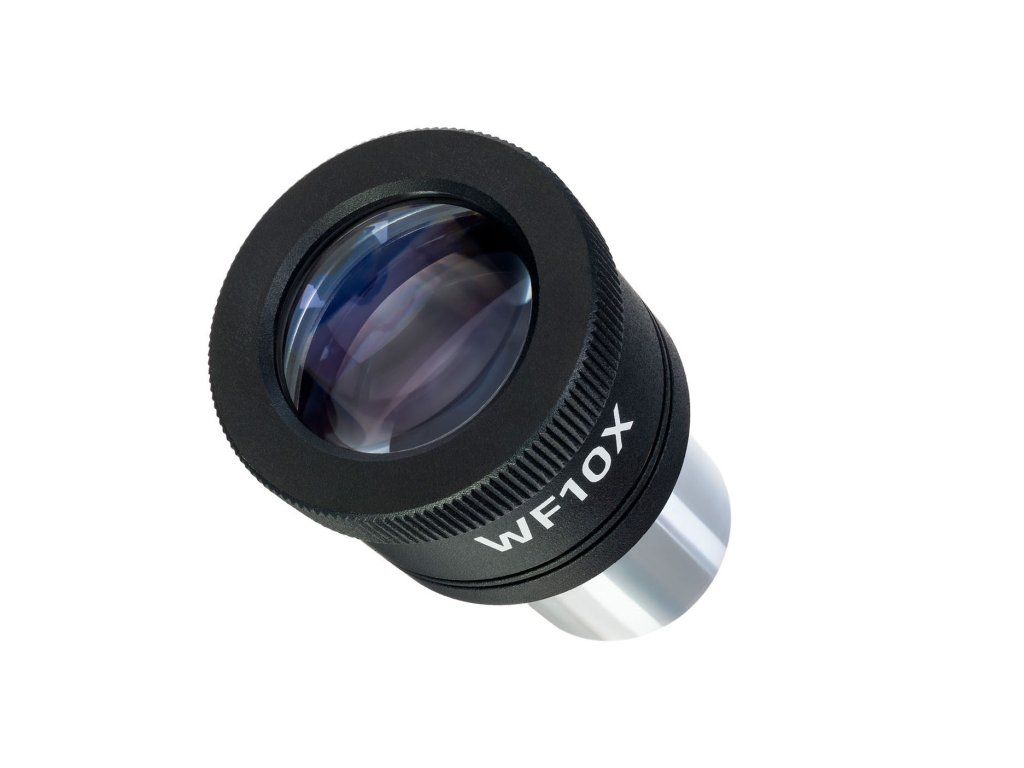

Okulár se stupnicí MAGUS E10S 10х/20 mm (D 23,2 mm)

Detailní popis produktu

Okulár E10S s 10x zvětšením je vybaven stupnicí na rovině polní clony. Slouží jako běžný okulár s 10x zvětšením a lze jím také měřit velikost objektů nebo jejich prvků. Stupnice je označena v milimetrech a mikronech. Chcete-li provést měření, je třeba okulár nejprve zkalibrovat pro každý objektiv, který plánujete použít. Okulár E10S se vejde do tubusu o průměru 23,2 mm.

Kalibrace

Ke kalibraci potřebujete kalibrační sklíčko s dělením stupnice 0,01 mm. Umístěte sklíčko na stolek a zaostřete mikroskop na jeho stupnici. Poté otáčejte okulárem v tubusu, dokud nebudou dílky na stupnici kalibračního sklíčka a na stupnici okuláru rovnoběžné. Poté je třeba provést výpočet.

Výpočet

Musíte vypočítat, jak spolu souvisejí dílky na stupnici okuláru a stupnici kalibračního sklíčka (mikrometru pracovního stolku): kolik dílků na stupnici okuláru připadá na stupnici kalibračního sklíčka (u objektivů s malým zvětšením) nebo kolik dílků na kalibračním sklíčku připadá na stupnici okuláru (u objektivů se středním nebo velkým zvětšením). Pak použijte vzorec:
E=TL/A, kde
E – dílek stupnice okuláru;
T – dílek stupnice mikrometru na pracovním stolku vyznačené na mikrometru pracovního stolku (0,01 mm);
L – počet dílků na stupnici mikrometru pracovního stolku;
A – počet dílků na stupnici okuláru.

Zapište si číslo získané jako výsledek výpočtů pro každý objektiv.
Velikost vzorků se vypočítá následovně: nejprve určete, kolik dílků na stupnici okuláru zabírá. Toto číslo se pak vynásobí výsledkem získaným ze vzorce pro každý objektiv. Toto číslo bude odpovídat lineární hodnotě vzorku.

Kompatibilita:

• Biologický mikroskop MAGUS Bio 230B
• Biologický mikroskop MAGUS Bio 230BL
• Biologický mikroskop MAGUS Bio 230T
• Biologický mikroskop MAGUS Bio 230TL
• Polarizační mikroskop MAGUS Pol 850
