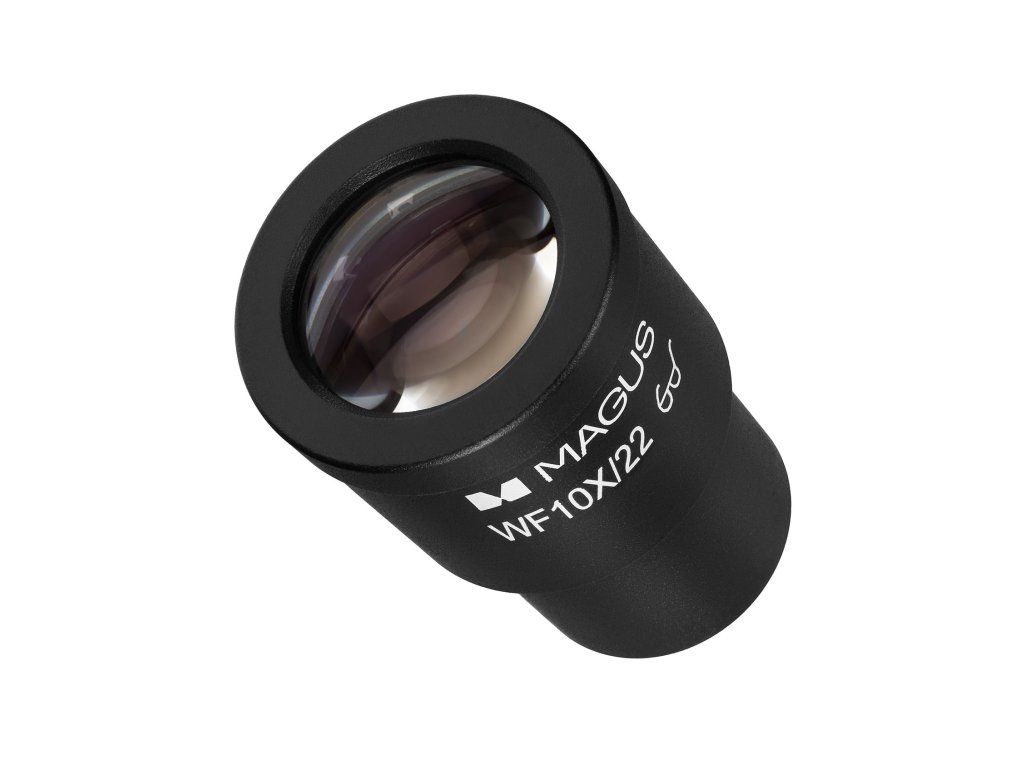

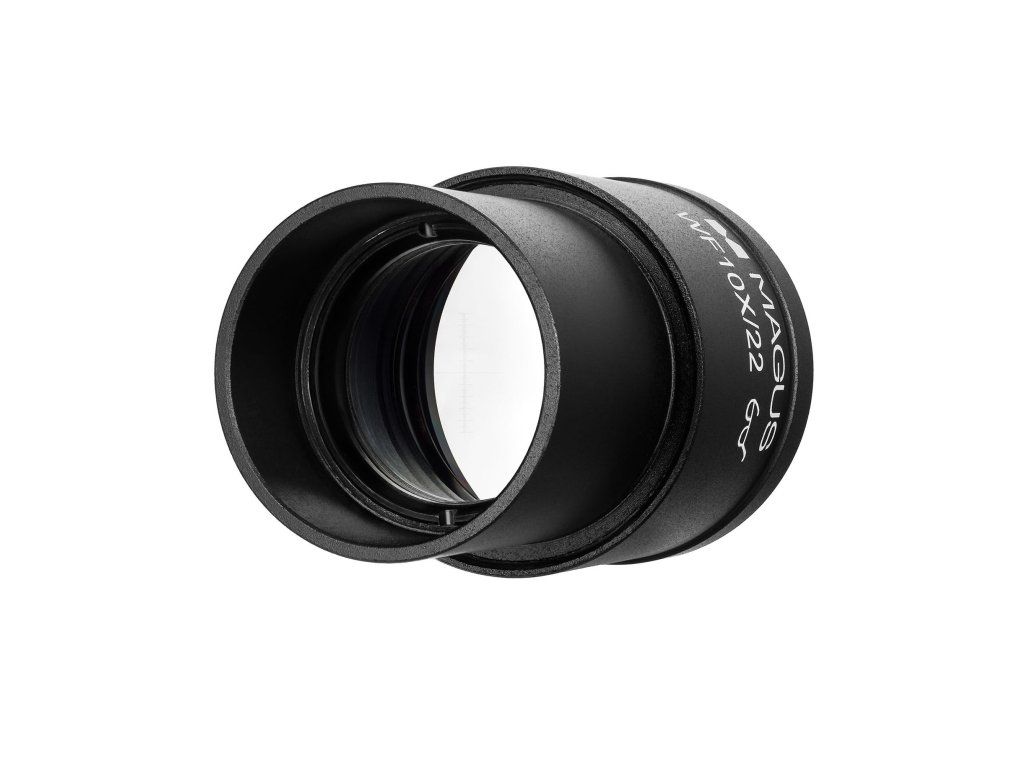

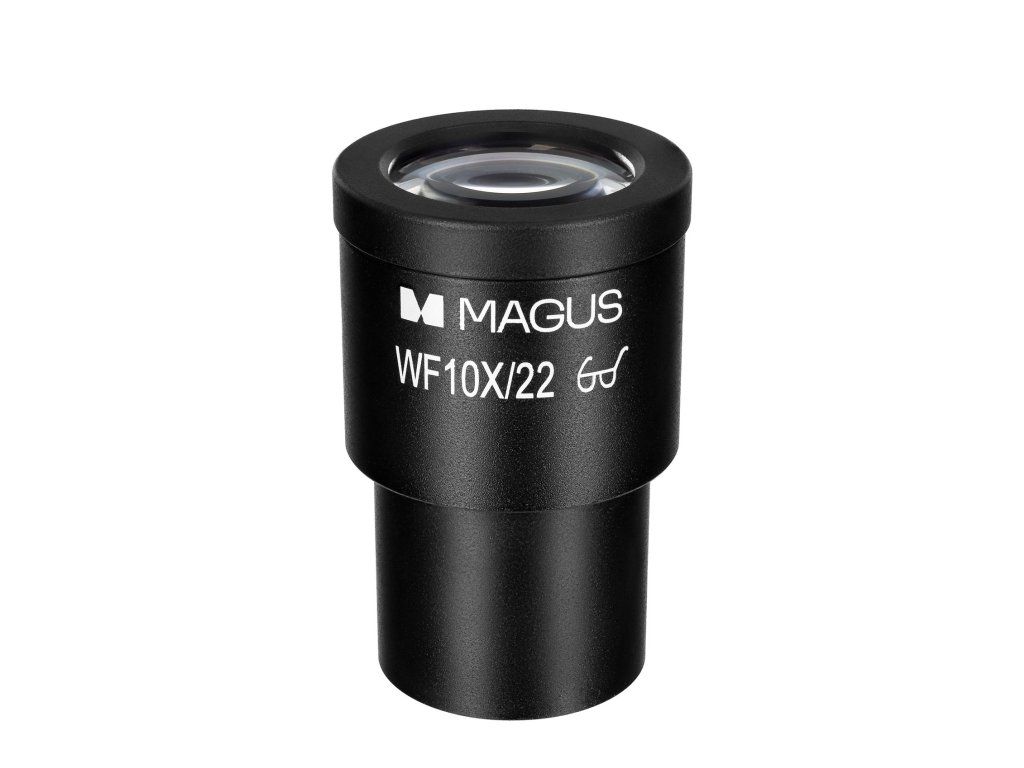

Okulár se stupnicí MAGUS MES10 10х/22 mm (D 30 mm)
Kód: 82915
Související produkty
Detailní popis produktu

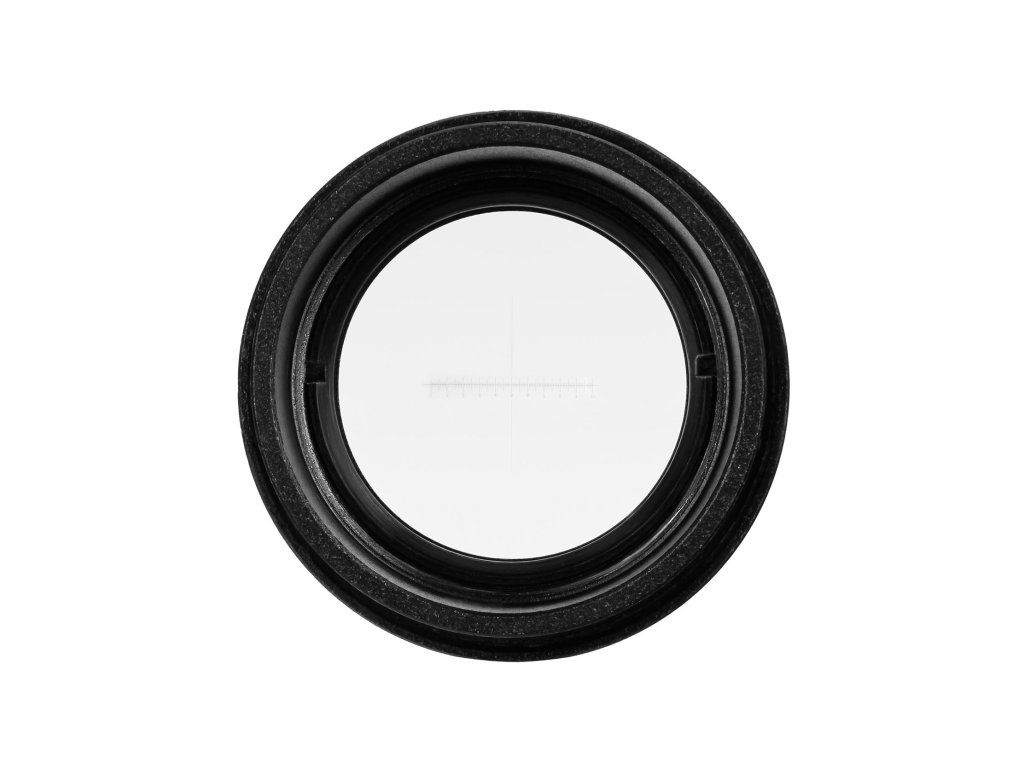

Tento okulár má stupnici, která je umístěna v rovině pole clony pro měření vzorků v milimetrech nebo mikronech. Velikost dílku stupnice je 0,1 mm. Je namontován do okulárového tubusu o průměru 30 mm namísto standardního okuláru s 10x zvětšením. Stupnici je nutné zkalibrovat pro každý používaný objektiv. K tomu je zapotřebí kalibrační sklíčko (mikrometrický předmět) s dělicí stupnicí po 0,01 mm. Sklíčko se umístí na stolek mikroskopu a okulár se otáčí v tubusu, dokud nejsou stupnice okuláru a sklíčka rovnoběžné.
Pro každý objektiv se také stanoví hodnota dílku okulárové stupnice. U objektivů s malým zvětšením byste měli spočítat počet dílků stupnice okuláru, které spadají do stupnice kalibračního sklíčka. U objektivů se středním a velkým zvětšením byste měli postupovat opačně, tj. spočítat, kolik dílků stupnice sklíčka spadá do stupnice okuláru.
Hodnota dílku (E) se pak vypočítá pomocí vzorce: E=TL/A, kde T – je hodnota dílku stupnice mikrometrického sklíčka (0,01 mm); L – počet dílků na stupnici sklíčka; A – počet dílků na stupnici okuláru.
Chcete-li vypočítat skutečnou lineární velikost vzorku, měli byste změřit délku vzorku na stupnici okuláru a poté tuto hodnotu vynásobit hodnotou E vypočítanou pro objektiv.
Kompatibilita:
- Biologický mikroskop MAGUS Bio 250B
- Biologický mikroskop MAGUS Bio 250BL
- Biologický mikroskop MAGUS Bio 250T
- Biologický mikroskop MAGUS Bio 250TL
- Biologický inverzní mikroskop MAGUS Bio V300
- Biologický inverzní mikroskop MAGUS Bio V350
- Metalurgický mikroskop MAGUS Metal 600
- Metalurgický mikroskop MAGUS Metal 600 BD
- Metalurgický mikroskop MAGUS Metal 630
- Metalurgický mikroskop MAGUS Metal 630 BD
- Metalurgický mikroskop MAGUS Metal 650
- Metalurgický mikroskop MAGUS Metal 650 BD
- Metalurgický inverzní mikroskop MAGUS Metal V700
- Metalurgický inverzní mikroskop MAGUS Metal V700 BD
- Fluorescenční mikroskop MAGUS Lum 400
- Fluorescenční mikroskop MAGUS Lum 400L
- Fluorescenční inverzní mikroskop MAGUS Lum V500
- Fluorescenční inverzní mikroskop MAGUS Lum V500L
- Polarizační mikroskop MAGUS Pol 800
Doplňkové parametry
| Kategorie: | Okuláry a očnice |
|---|---|
| Hmotnost: | 0.09 kg |
| EAN: | 5905555019048 |
| Typ příslušenství: | Okulár |
| Značka: | MAGUS |
| Zvětšení: | 10x |
| Typ příslušenství: | Okulár / očnice |
| Zvětšení okuláru: | 10x |
| Zorné pole: | 22 mm |
| Průměr tubusu: | D 30 mm |
| Provedení: | Se stupnicí |
| Značka: | MAGUS |
| Záruka: | 24 měsíců |
| Hmotnost: | 0,09 kg |
